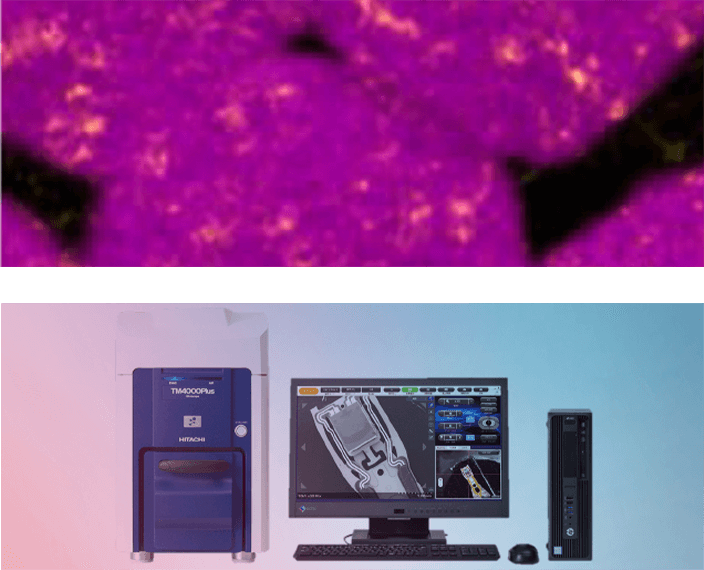

SE image (surface information)

BSE image compositional information

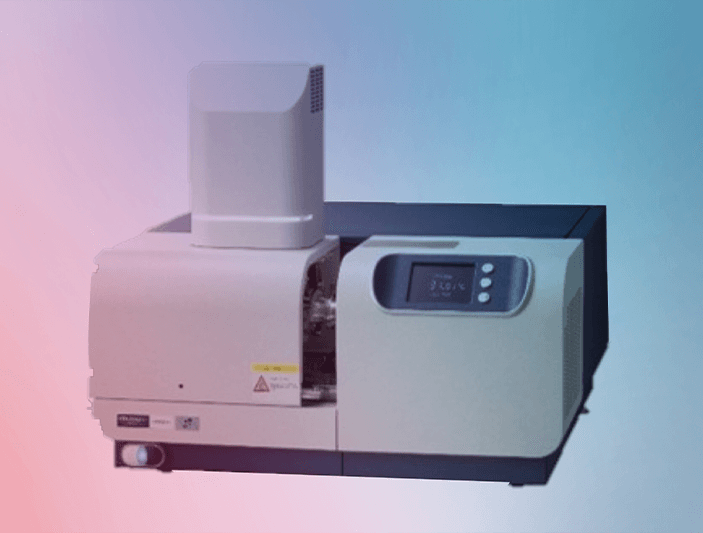

Differential Scanning Calorimeter (DSC)

DSC (Diferansiyel Taramalı Kalorimetri), erime noktası, cam geçişi ve kristalleşme gibi ısıl özellikleri belirleyerek malzemelerin karakterizasyonu için ısı akışını ölçmek amacıyla kullanılır.

• Sıcaklık Aralığı: -150 °C ~ 725 °C
• Programlanabilir Isıtma/Soğutma Hızı: 0,01 ~ 100 °C/dk
• Sıcaklık Hassasiyeti (Temperature Precision): ± 0,01 °C
• Sıcaklık Doğruluğu (Temperature Accuracy): ± 0,05 °C
• Kalorimetrik Hassasiyet (Calorimetric Precision): ± 0,05
• %Kalorimetrik Doğruluk (Calorimetric Accuracy): ± 0,4 %

WENZEL LH87/ CMM 3D Ölçüm Cihazı

CMM (Koordinat Ölçüm Makinesi) sistemimiz ile karmaşık geometrilere sahip tüm boyutsal ölçümler yüksek hassasiyetle gerçekleştirilebilmektedir.

Ölçüm kapasitemiz:

X ekseni: maksimum 800 mm

Y ekseni: maksimum 1000 mm

Z ekseni: maksimum 700 mm

Seri üretim süreçlerinde, ilk ürün onayı aşamasında kapsamlı boyutsal ölçümler yapılmaktadır. Üretim devam ederken ise, her vardiyada ve fikstürde yer alan her bir göz (cavity) için periyodik olarak kompleks ölçümler tekrarlanmakta, böylece prosesin sürekliliği ve ölçülebilirliği güvence altına alınmaktadır.

CMM ölçümleri sayesinde:

Parça–CAD uyumu doğrulanır,

Geometrik toleranslar (GD&T) kontrol edilir,

Üretimden kaynaklı sapmalar erken aşamada tespit edilir,

Ürün kalitesi ve proses stabilitesi sürdürülebilir hale getirilir.

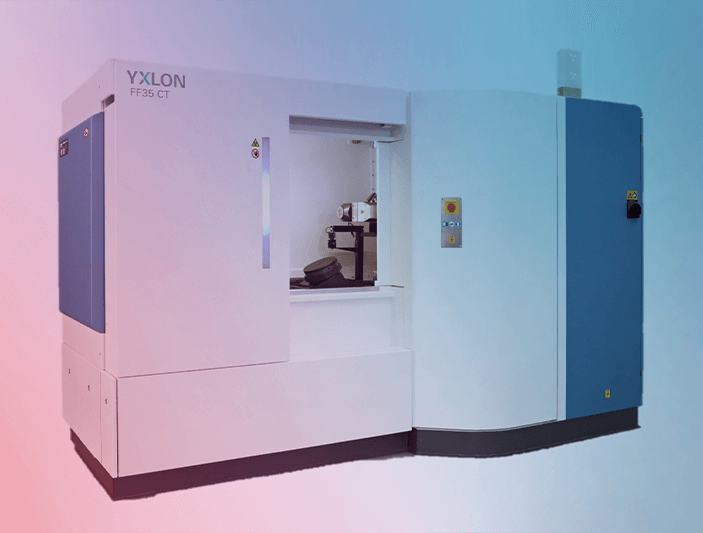

X-RAY & CT-SCAN

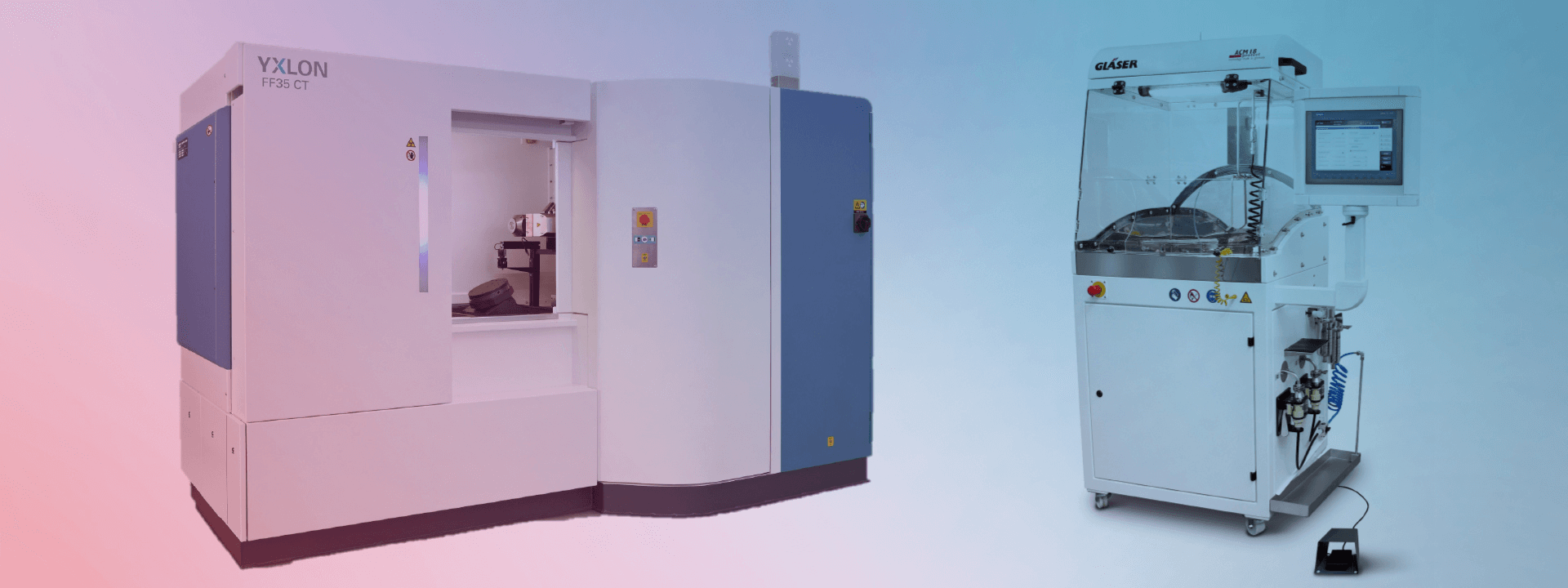

YXLON MU2000-D STD 225 kV CT Tomography & X-Ray

X-Ray ve CT (Bilgisayarlı Tomografi) metrologi sistemlerimiz; çok farklı malzeme ve geometriye sahip parçaların tahribatsız muayenesi, boyutsal analizi ve iç yapı incelemeleri için tasarlanmıştır.

Metrologi altyapımız ile:

Yeni malzemelerden üretilmiş parçalar,

Eklemeli imalat (additive manufacturing) ile üretilmiş komponentler,

Fiber takviyeli plastikler,

Metal parçalar,

üzerinde X-Ray ve CT analizleri gerçekleştirilebilmektedir.

Alüminyum ve metal parçalarda; gözeneklilik (porosity), çekinti boşlukları (shrinkage) ve eksik dolum (cold fill) gibi döküm ve üretim kaynaklı hatalar, ilgili standartlara uygun şekilde tespit edilmektedir. CT teknolojisi sayesinde parçaların 3D volumetrik ve kesitsel analizleri yapılmakta olup bu çalışmalar ASTM E2422 standardı doğrultusunda yürütülmektedir.

Teknik altyapı özellikleri:

430 mm x 430 mm’ye kadar aktif ölçüm alanı ile geniş görüş alanı,

Yüksek doğruluk sağlayan yüksek hassasiyetli açı enkoderi,

Yarı iletken ve hassas elektronik bileşenler için elektrostatik deşarja (ESD) karşı güvenli çalışma ortamı.

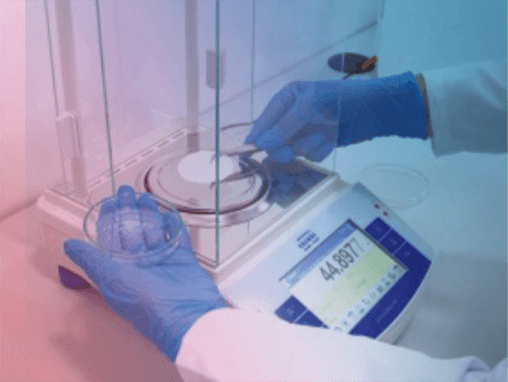

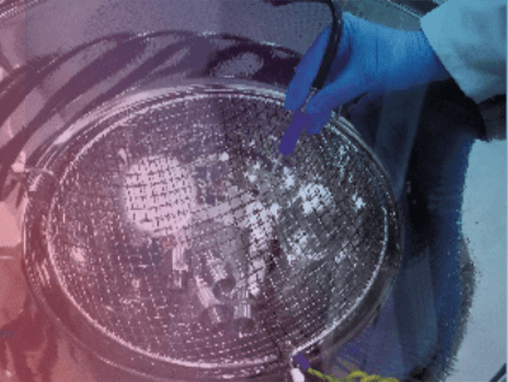

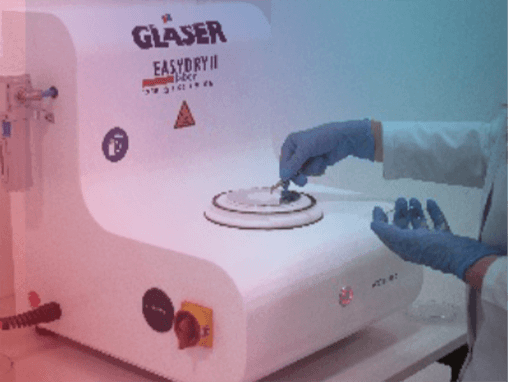

Temiz Oda & Temizlik Testi

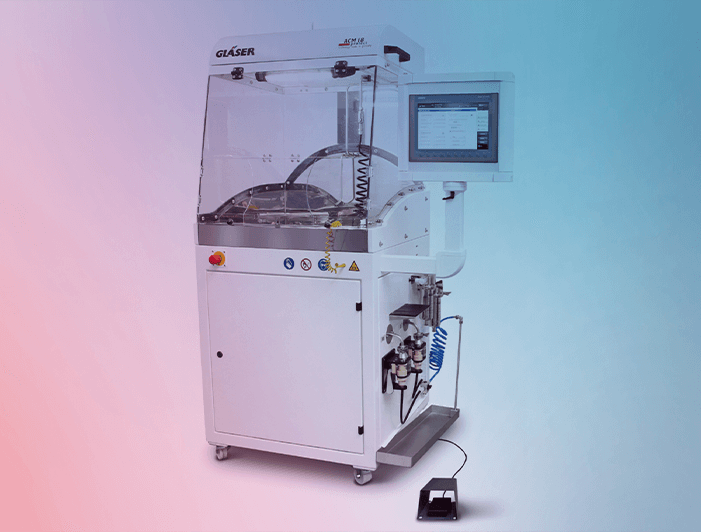

Glaeser ACM 18 temizlik sistemi, temizlik operasyonlarını gerçekleştirmek için kullanılır.

Cihaz, ayrı bir odada, HEPA filtrelerle havalandırılan, pozitif basınçlı ve epoksi boyalı temiz oda içinde yer almaktadır.

ACM 18, ISO 5 standartlarını karşılayacak kapasiteye sahiptir.

ISO 16232, VDA 19 ve müşteri özel gereksinimleri de karşılanabilir.

Mahr MarSurf CD 120 Profil Ölçüm Cihazı

Mahr MarSurf CD 120 profil ölçüm cihazımız ile parçaların profil, form ve geometrik özellikleri yüksek hassasiyetle ölçülmektedir. Sistem; özellikle fonksiyonel yüzeylerin, açı ve yarıçap geçişlerinin doğrulanmasında güvenilir ve tekrarlanabilir ölçüm sonuçları sunar.

Cihaz ile gerçekleştirilebilen ölçümler:

Z ekseni mesafe ölçümü,

Nokta koordinat ölçümü,

Açı ve yarıçap (radius) ölçümleri,

Düzlemsellik (flatness / flat form) ölçümleri.

Ölçüm kapasitesi:

X ekseni: maksimum 120 mm

Z ekseni: maksimum 50 mm

Ölçüm performansı:

Ölçüm belirsizliği (Uncertainty): U = 0,73 µm

Hassasiyet (Precision):

X ekseni: 1 µm

Z ekseni: 1 µm

MarSurf CD 120 sistemi; otomotiv, savunma, beyaz eşya ve hassas mekanik parçalar başta olmak üzere, yüksek doğruluk gerektiren tüm uygulamalarda profil ve form doğrulama amaçlı etkin şekilde kullanılmaktadır.

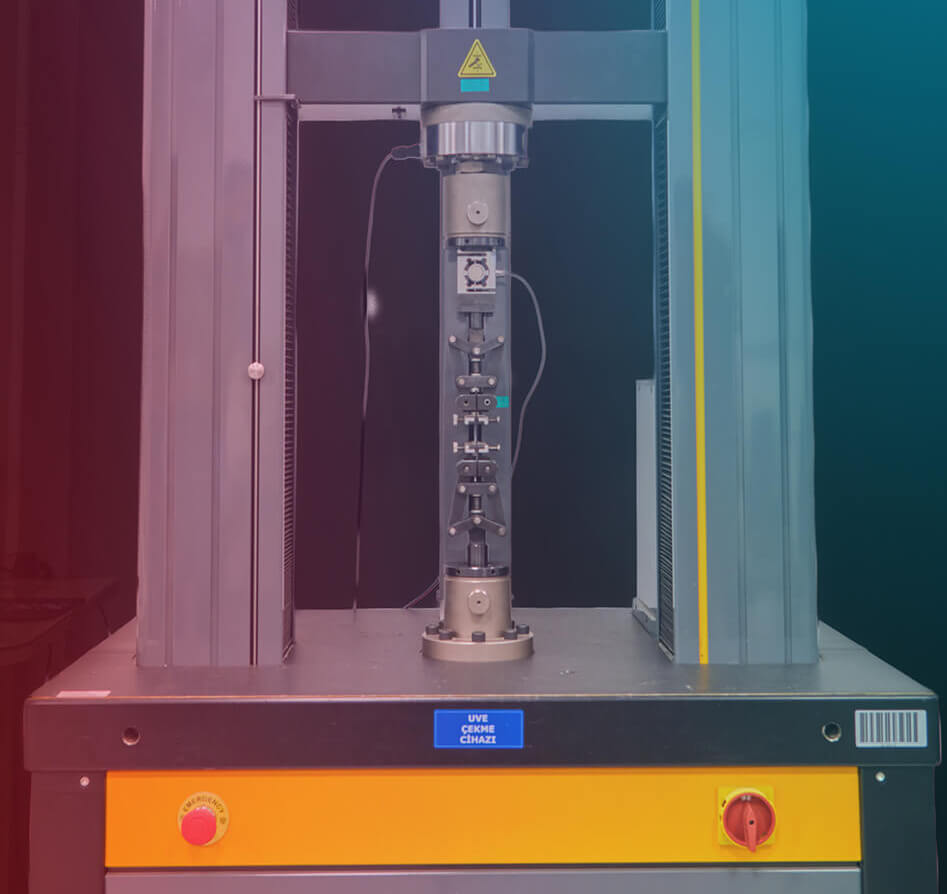

Çekme Testi (Tensile Test)

Çekme testi, malzemelerin mekanik dayanım özelliklerini belirlemek amacıyla uygulanan temel test yöntemlerinden biridir. Test kapsamında numunelerin çekme yükü altında elastik ve plastik deformasyon davranışları detaylı olarak analiz edilir.

Altyapımızda bulunan yüksek hassasiyetli çekme test cihazımız ile; akma dayanımı, kopma dayanımı, elastisite modülü ve uzama gibi kritik mekanik parametreler güvenilir ve tekrarlanabilir şekilde ölçülmektedir.

Teknik Yetkinliklerimiz:

Maksimum Yük Kapasitesi: 100 kN

Yük Ölçüm Çözünürlüğü: 0.01 N

Yüksek hassasiyetli veri toplama ve raporlama

Farklı malzeme türleri için (metal, plastik, elastomer vb.) test imkânı

İlgili ulusal ve uluslararası standartlara uygun test altyapısı

Çekme testleri, ürün tasarımı, malzeme seçimi, kalite kontrol ve doğrulama süreçlerinde firmalara güvenilir teknik veri sağlamaktadır.

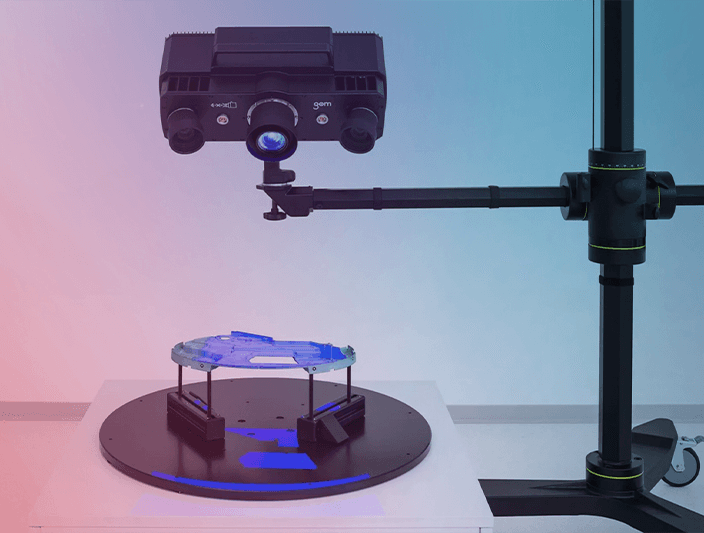

3D Tarayıcı

Gelişmiş kamera teknolojisi, güçlü ışık kaynağı ve yüksek performanslı yazılımı sayesinde ATOS 5, özellikle parlak ve koyu yüzeylerin, ince yapıların ve kenarların ölçümünde yeni bir performans seviyesine ulaşır. Teknoloji, toplam ölçüm süresini hızlandırırken, aynı zamanda hassas 3D ölçüm verisi sağlar.

Denetimlerde %50’ye kadar daha hızlı ölçüm

Parlak ve koyu yüzeylerde bile kısa pozlama süreleri

Genişletilmiş ölçüm alanları ile maksimum hız

Saniyede 8 veya 12 milyon ölçüm noktası

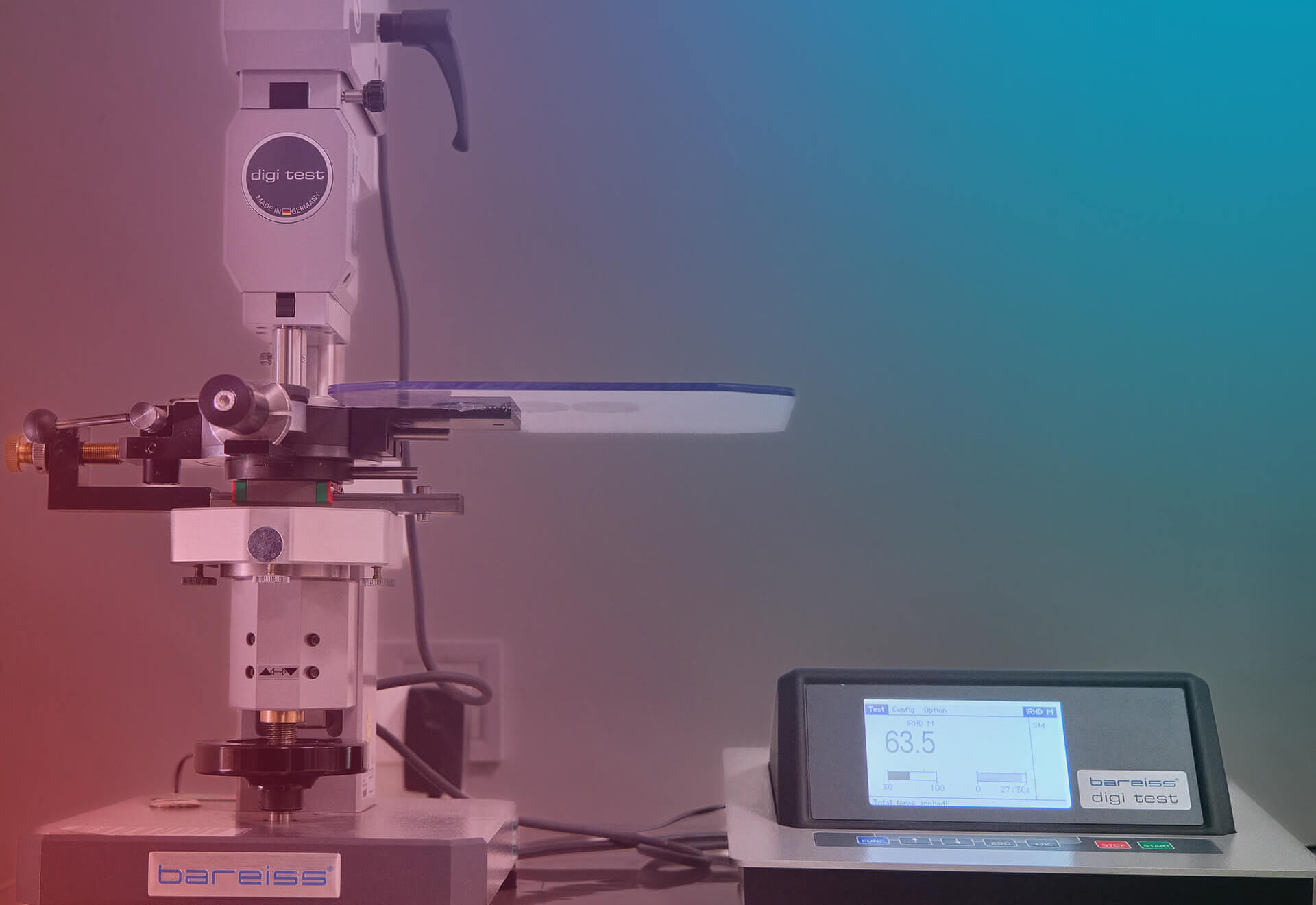

IRHD Sertlik Ölçümü;

IRHD (International Rubber Hardness Degree) sertlik ölçümü, kauçuk ve elastomer malzemelerin sertlik karakteristiklerini yüksek hassasiyetle belirlemek için kullanılan standart bir test yöntemidir. Bareiss DigiTest IRHD ölçüm cihazımız ile, numunelerin yüzey ve hacimsel sertlik değerleri güvenilir ve tekrarlanabilir şekilde ölçülmektedir.

Dijital ölçüm altyapısı sayesinde test sonuçları operatör bağımsız olarak elde edilmekte, kalite kontrol ve ürün doğrulama süreçlerinde yüksek ölçüm güvenilirliği sağlanmaktadır.

Ölçüm Skalası ; 0 -100 IRHD
